中心传动提耙式刮泥机

　主要结构

　本中心传动刮泥机主要由驱动装置、主轴、栏杆、钢梁、竖向栅条、支撑、刮泥板、溢流堰板、拉杆、小刮刀、水下轴承、稳流筒、电控箱等部件组组成。

　应用领域

　本中心传动刮泥机可广泛应用于城市、化工、轻纺、冶金等行业的污水处理工程中。其结构合理、效率高、操作维修方便，是一种较理想的污水处理工程配套设施。

　主要性能

　（1）池底刮泥，驱动装置采用减速驱动机构传动，结构紧凑，机械效率高；中心传动刮泥机

　（2）斜交型刮泥板，连续性好、集泥的效率高；不锈钢刮泥板底下再安装刮泥橡胶板，保证刮泥彻底干净，不会有浮泥现象发生。

　（3）池底坡比1：10，刮泥时污泥阻力可忽略不计。

　（4）主梁选用方钢制作，结构强度大，采用热镀锌后喷面漆工艺，防腐性能强。主梁也可以直接使用混凝土浇筑，投资更节省。

　（5）操作简单，可实现远程控制。

　结构形式

　BYZXN型中心传动浓缩（刮泥）机主要有减速驱动机构、传动立轴、刮臂、浓缩栅条及集泥槽刮板等部件组成。整台浓缩机的荷载都作用在固定横跨池径的工作桥中心。

　产品简介

　中心传动刮泥机，适用于给排水工程水厂或污水处理厂直径一般不大于19m的辐流式（圆形）沉淀池的污泥刮集和排除。

　性能特点

　结构紧凑、机械效率高

　防腐性能强、结构强度大，操作维修简单。具有可提升及扭矩限位等优点。多元化选择涡轮蜗杆式可提升防过载驱动，为沉淀工序的运行保驾护航。

　工作原理

　通过减速驱动和悬挂式组件的传动，由刮板将污泥刮集到中心集泥槽，依靠净水压力或泵排出池外。采用中间进水和排泥，周边排水，保证水流均匀，利用液位差自吸式排泥配有浮渣刮集排除装置和过载保护装置。

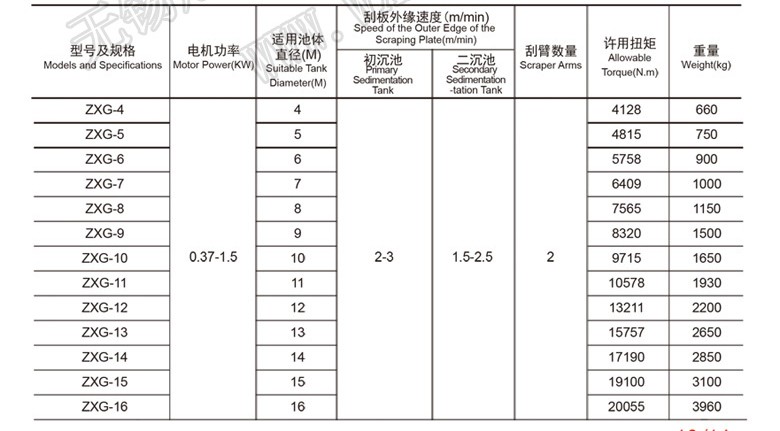

　尺寸参数表
